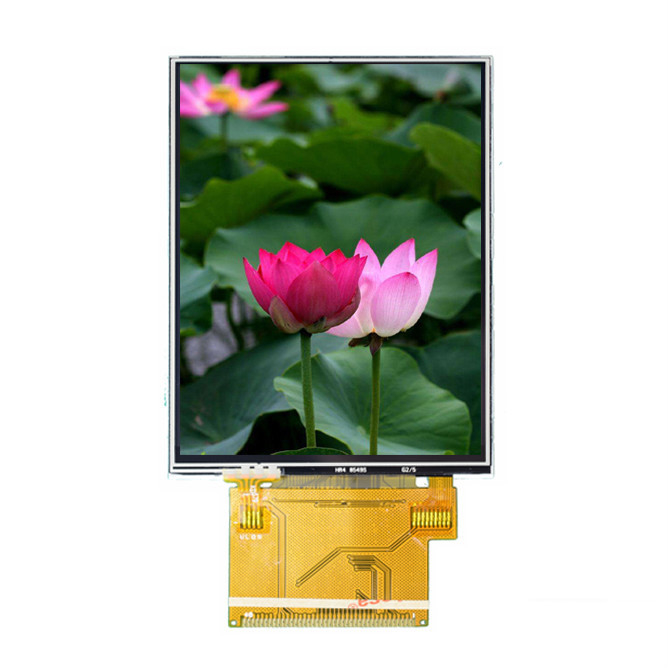

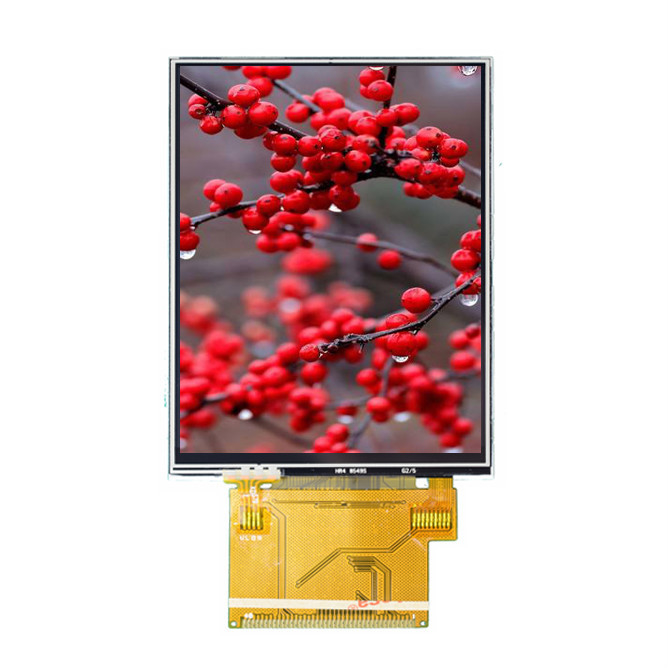

Modul-Noten-Bildschirmauflösung 2,8 Zoll TFTs Lcd 240 * 320 Dots Matrix SPI Schnittstellen-Anzeigen-Modul
Produktdetails:
| Herkunftsort: | DONGGUAN, CHINA |
| Markenname: | Fangsheng |
| Zertifizierung: | ISO9001:2015 |
| Modellnummer: | TFT2806N03JPY-14P |
Zahlung und Versand AGB:
| Min Bestellmenge: | 50 |
|---|---|
| Preis: | USD 5.6 - 6.5/ Piece |
| Verpackung Informationen: | Blasen-Tasche + Blase + Schaum-Kasten + Karton |
| Lieferzeit: | 3 ~ 5 Arbeitstage |
| Zahlungsbedingungen: | L/C, T/T, D/A, D/P, Western Union, paypal |
| Versorgungsmaterial-Fähigkeit: | 200K Sätze/Monat |
|
Detailinformationen |
|||
| Entschließung: | 240 * 320 | Größe: | 2,8 Zoll |
|---|---|---|---|
| Betrachtenrichtung: | 6 Uhr | TFT-Modus: | TFT, Transmissive |
| Entwurfs-Größe: | 50 Millimeter * 69,20 Millimeter * 2,3 Millimeter T | Helligkeit: | 280 CD/M2 |
| Markieren: | lcd monitor module,tft lcd touchscreen display |
||
Produkt-Beschreibung
Modul-Noten-Bildschirmauflösung 2,8 Zoll TFTs Lcd 240 * 320 Dots Matrix SPI Schnittstellen-Anzeigen-Modul
A. Specifications:
|
Einzelteil
|
Inhalt
|
Beschreibung
|
|
1
|
Produkt-Name
|
2,8 Modul Zoll TFTs 240RGB x 320 Lcd
|
|
2
|
Modul-Größe
|
50 Millimeter * 69,20 Millimeter * 2,30 Millimeter T
|
|
3
|
Entschließung
|
240 * 320
|
|
4
|
Schnittstelle
|
SPI
|
|
5
|
Note-Platten-Art
|
WIDERSTREBEND oder AUSSEN, CAPACTIVE
|
|
6
|
Schnittstellen-Art
|
16 gebissene MCU
|
|
7
|
Farben
|
65K
|
|
8
|
Kontrolleur/Fahrer
|
ST7789V
|
| 9 | Lichtquelle | 4 weiße LED parallel |
Unser Vorteil:
1 . Direkter Preis der Fabrik.
2 . Gute Qualität.
3. schnelles Verschiffen innerhalb 5 Tage.
4. Für Aktien kein moq, O.K. 1pc. Willkommen des kleinen Auftrages.
5. Online-Zahlung.
6. Unterstützung 7 Tagesrückerstattung.
7. Kundendienste 24 Stunden/7 Tage
Unsere Zertifikate:
1. GB/T19001-2016 idt ISO9001: 2015
2. CER U. ROHS
3. SGS von LCD-Anzeige
TFT2806N03JPY-14P ist 240 * 320 Punkte Lcd-Modul mit SPI-Schnittstelle.
B. Product Applications:
C. Structure Diagram:
Stiftdefinition:
Produkte listen auf
| Einzelteil | Größen-Zoll | Dot Format | A.A. (Millimeter) | Entwurfs-Größe (Millimeter) |
Kontrast (Cr) |
Hintergrundbeleuchtung | Helligkeit | Schnittstelle | Platte | Prüfer | Fingerspitzentablett | Blickwinkel | Kommentare |
| 1 | 1,44 | 128xRGBx128 | 25.5x26.5 | 32.36x38.0x2.6 | 500 | 1LED | 240 | SPI | CPT | ST7735S | CPT | 6:00 | 10pin |
| 2 | 1,77 | 128xRGBx160 | 28.03*35.04 | 34.70x46.7x2.5 | 500 | 2LED | 320 | Ähnlichkeit 8bits | CPT | ST7735S | CPT | 6:00 | 20pin |
| 3 | 2 | 176xRGBx220 | 31.68x39.60 | 37.68X51.30X2.23 | 500 | 3LED | 180 | Ähnlichkeit 8bits | HSD | ILI9225G | - | 12:00 | 20pin |
| 4 | 2,3 | 320xRGBx240 | 46.75x35.06 | 51.0X45.8X2.3 | 500 | 4LED | 280 | SPI | TM | ILI9342C | 6:00 | 14pin | |
| 5 | 2,36 | 480X234 | 48.00x35.69 | 55.2x44.75x2.9 | 250 | 2LED | 250 | 8bits RGB | CPT | OTA5182A | 6:00 | 40pin | |
| 6 | 2,4 | 240xRGBx320 | 36.72x48.96 | 42.72x60.26x2.46 | 250 | 4LED | 200 | Ähnlichkeit 8bits80 | CMO | ILI9341V | RTP | 6:00 | 37pin |
| 7 | 2,7 | 240xRGBx320 | 54.00x40.50 | 62.60x45.70x2.45 | 400 | 4LED | 350 | 8bits RGB | CPT | ILI9341V | RTP | 3:00 | 40pins |
| 8 | 2,83 | 240xRGBx320 | 43.2X57.6 | 50X69.2X2.4 | 500 | 4LED | 250 | Ähnlichkeit 8/16bits | TM | ILI9341V | 6:00 |
37pin, verkaufte |
|
| 9 | 3,5 | 320xRGBX480 | 48.96X73.44 | 54.66X82.9X2.1 | 500 | 6LED | 380 | 18bits RGB+SPI | HSD | ST7796S | RTP | 6:00 |
45pin, Verbindungsstückart |
| 10 | 4,3 | 480xRGBX272 | 95.04X53.856 | 105.5X67.2X4.2 | 500 | 2x5LED | 350 | 24bits RGB | CMO | HX8257A - C | mit RTP/CTP | 6/IPS | Verbindungsstück 40pin |
| 11 | 5 | 800xRGBX480 | 108x64.8 | 120.7x75.8x4.3 | 400 | 2x6LED | 480 | 24bits RGB | TM | HX8664B+ | mit RTP/CTP |
12:00 /IPS |
40pin |
| 12 | 5,7 | 640xRGBX480 | 115.2X86.4 | 127.0X98.4X7.0 | 250 | 3x7LED | 700 | 18bits RGB | CMO | HX8250A+ | mit RTP/CTP | 6/IPS | 40pin |
| 13 | 6,2 | 800xRGBX480 | 137.52x77.23 | 155.2X88.2X6.5 | 600 | 3x6LED | 250 | 24bits RGB | HSD |
ILI6123H+ ILI5480 |
mit RTP/CTP | 6/IPS | 60pin |
| 14 | 7 | 800xRGBX480 1024xRGBx600 | 154.08x85.92 | 164.9X100X7.2 | 500 | 7x3LED | 350 | 24bits RGB | Innolux |
HX8264+ HX8664, X8282 |
mit RTP/CTP |
12:00 /IPS |
50pin |
| 15 | 8 | 800xRGBx600 | 162.0x121.5 | 183.0x141.0x6.2 | 500 | 9x3LED | 500 | 24bits RGB | Innolux | TBD | mit RTP/CTP |
12:00/ IPS |
50pin |
| 16 | 10,1 | 1024xRGBx600 | 222.72x125.28 | 235.0x143.0x5.0 | 600 | 13x3LED | 450 | LVDS | CPT |
HX8696+ HX8282 |
mit RTP/CTP |
12:00 /IPS |
Verbindungsstück 40pin |
