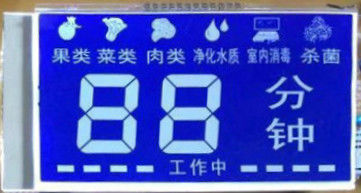

7 Negativdarstellungs-Platten-Sondergröße Lcd-Anzeigen-Modul Segment Lcd-Anzeigen-HTN Lcd
Hintere Polarisatorart:
Es gibt drei Arten Polarisator: Getriebepolarisator; transflective Polarisator und reflektierender Polarisator.
A. Wenn keine LED-Hintergrundbeleuchtung, bitte reflektierenden Polarisator wählt.
B. Wenn LED-Hintergrundbeleuchtung notwendig ist, dann können Sie Getriebe oder transflective Polarisator wählen.
C. ist Transflective-Polarisator besser und teuer als Getriebepolarisator. Aber transflective LCD hat ein einheitliches helles Ergebnis, das mit Getriebepolarisator verglichen wird. Außerdem wenn LED-Hintergrundbeleuchtung aus ist, hat transflecitve LCD auch ein gutes Anzeigenergebnis.
D. Für Getriebepolarisator wenn es negativer LCD ist, oder LED-Hintergrundbeleuchtung immer eingeschaltet ist, dann ihn ist besserer Gebrauchsgetriebepolarisator.
Basisdaten:
|
EINZELTEIL
|
INHALT
|
BESCHREIBUNG
|
|
1
|
Anzeigen-Entwurfs-Größe
|
52 (H) * 45 (W) * 1,1 Millimeter (T)
|
|
2
|
Betrachtungs-Größe |
49 (H) * 40 (W) Millimeter
|
|
3
|
Spannung
|
4.5V
|
|
4
|
Operations-Temperatur
|
-20~70℃
|
|
5 |
Fahren Sie Parameter |
1/4 Neigung der Aufgaben-1/3 |
|
6
|
Hintergrundbeleuchtung
|
3pcs geführt
|
|
7
|
Farbe
|
Weiß |
|
8
|
Schnittstelle
|
Pin
|
Anschlussmodus von LCD.
Wie man LCD auf Ihrem PWB anschließt? Es gibt Art vier von Verbindungsstücken für Ihre Wahl.
1. Metallstiftverbindungsstück. Es ist sehr allgemeine Verbindungsweise. Stifte sollten in PWB-Löcher einfügen und es löten. Es ist sehr stark und fest. Lcd-, LED-Hintergrundbeleuchtung oder PWB können als LCD-Modul zusammen angeschlossen werden.
Für die Verbindung wenn Sie überprüfen müssen, ob LCD und PWB gut zusammengepreßt werden können, oder sonst LCD kann nicht angezeigt werden oder ein Fach gerade anzeigen.
Aber Zebrastreifen ist billig.
3. Heißsiegelpapier. Heißsiegelpapier ist anschließen Weise ein flexibles. Heißsiegelpapier kann erhitztes auf LCD und PWB direkt drücken sein. Aber gehen Sie Dichtung ist einfach, nach einigen Jahren oxidiert zu werden voran.
(Flexible gedruckte Schaltung) Verbindung 4.FPC. FPC-Verbindungsstück ist auch anschließen Weise ein flexibles. FPC-Qualität ist verglichen mit Heißsiegelpapier sehr gutes. Es ist eine gute Verbindungsweise, aber Preis- und Werkzeugausstattungsgebühr ist höher.
Prüfungsrichtlinie
|
Oberfläche Inspektion
|
18
|
Anforderung positive Lcd-Anzeige: Punctiform defektes (Lcd mit schmutzigem Stellen, Paster mit schmutzigen Stellen, Glas Bergschaden, Polarisatorschaden (nach dem Paster ist sichtlich) Φ= (L +W)/2 L=Length W=Width |
Inspektion Standard |
≤10Form |
Form 11~30 |
Form 31~80 |
>Form 80 |
|
φ≤0.1mm |
Ignoriert |
Ignoriert |
Ignoriert |
Ignoriert |
|||
|
0.1mm<> |
3 | 3 | 2 | 2 | |||
|
0.2mm<> |
1 | 1 | 0 | 0 | |||
|
0.25mm<> |
0 | 0 | 0 | 0 | |||
|
0.3mm<> |
0 | 0 | 0 | 0 | |||
|
0.10mm<> |
3 | 3 | 2 | 2 | |||
|
Anmerkung: 1. 0.15mm5mm<>, der oben genannte Defektstatus können ignoriert werden, wenn er außerhalb V-/Abereichs ist. Es gibt speziellen Status abhängig von Kundenantrag oder die unterzeichnete Probe |
|||||||
|
Anforderung negative Lcd-Anzeige: Punctiform defektes (Lcd mit schmutzigem Stellen, Paster mit schmutzigen Stellen, Glas Bergschaden, Polarisatorschaden (nach dem Paster ist sichtlich) Φ= (L +W)/2 L=Length W=Width
|
Inspektion Standard |
≤10Form | Form 11~30 | Form 31~80 | >Form 80 | ||
|
φ≤0.1mm |
6 | 5 | 4 |
3 |
|||
|
0.1mm<> |
3 | 3 | 2 | 1 | |||
|
0.2mm<> |
0 | 0 | 0 | 0 | |||
|
0.25mm<> |
0 | 0 | 0 | 0 | |||
|
0.10mm<> |
6 | 5 | 4 | 3 | |||
|
Anmerkung: 1. 0.1mm5mm<>, der oben genannte Defektstatus können ignoriert werden, wenn er außerhalb V-/Abereichs ist. 2. Es gibt speziellen Status abhängig von Kundenantrag oder die unterzeichnete Probe |
|||||||
