Produktdetails:

Herkunftsort: DONGGUAN, CHINA
Markenname: Fangsheng
Zertifizierung: ISO9001:2015
Modellnummer: FTP1013TP01

Zahlung und Versand AGB:

Min Bestellmenge: 500
Preis: Negotiation
Verpackung Informationen: Blasen-Tasche + Blase + Schaum-Kasten + Karton
Lieferzeit: 3 bis 5 Werktage
Zahlungsbedingungen: T/T, Western Union, paypal
Versorgungsmaterial-Fähigkeit: 200K Sätze/Monat
Bestpreis Kontakt

Detailinformationen

Lcd-Art: Anzeige VA Lcd Spannung: 4,5 V
LED: Weiß Anzeigemodus: Transmissive, Transflective
Markieren:

Modul VA lcd

,

vertikale Ausrichtung lcd

Produkt-Beschreibung

Kundenspezifische des Segmentanzeige-Moduls VA Monochrom LCD 7 Art hochauflösende Lcd-Anzeige mit weißer LED-Hintergrundbeleuchtung





Hintere Polarisatorart:
Es gibt drei Arten Polarisator: Getriebepolarisator; transflective Polarisator und reflektierender Polarisator.
A. Wenn keine LED-Hintergrundbeleuchtung, bitte reflektierenden Polarisator wählt.
B. Wenn LED-Hintergrundbeleuchtung notwendig ist, dann können Sie Getriebe oder transflective Polarisator wählen.
C. ist Transflective-Polarisator besser und teuer als Getriebepolarisator. Aber transflective LCD hat ein einheitliches helles Ergebnis, das mit Getriebepolarisator verglichen wird. Außerdem wenn LED-Hintergrundbeleuchtung aus ist, hat transflecitve LCD auch ein gutes Anzeigenergebnis.
D. Für Getriebepolarisator wenn es negativer LCD ist, oder LED-Hintergrundbeleuchtung immer eingeschaltet ist, dann ihn ist besserer Gebrauchsgetriebepolarisator.

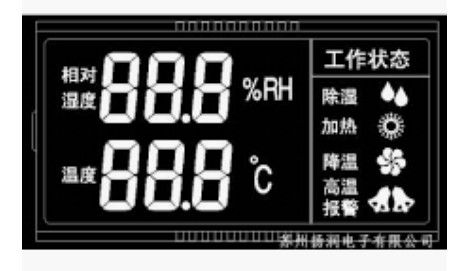

Kundenspezifische des Segmentanzeige-Moduls VA Monochrom LCD 7 Art hochauflösende Lcd-Anzeige mit weißer LED-Hintergrundbeleuchtung 0

Basisdaten:

EINZELTEIL
INHALT
BESCHREIBUNG
1
Anzeigen-Entwurfs-Größe
52 (H) * 45 (W) * 1,1 Millimeter (T)
2
Betrachtungs-Größe
49 (H) * 40 (W) Millimeter
3
Spannung
4.5V
4
Operations-Temperatur
-20~70℃

5

Fahren Sie Parameter

1/4 Neigung der Aufgaben-1/3

6
Hintergrundbeleuchtung
3pcs geführt
7
Farbe
Weiß
8
Schnittstelle
Pin

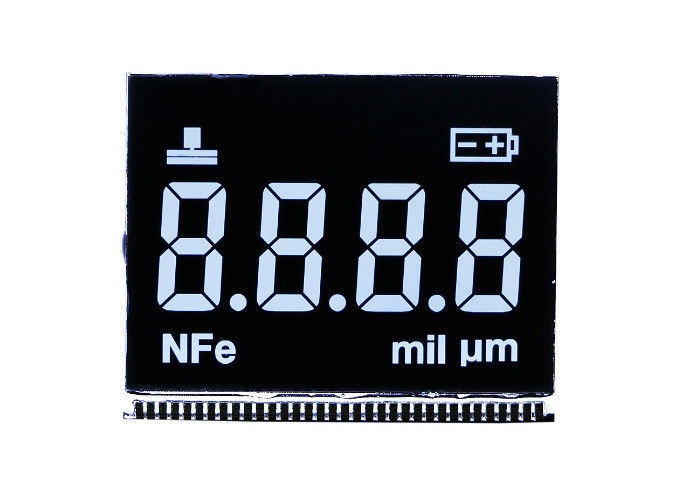

Kundenspezifische des Segmentanzeige-Moduls VA Monochrom LCD 7 Art hochauflösende Lcd-Anzeige mit weißer LED-Hintergrundbeleuchtung 1

Anschlussmodus von LCD.
Wie man LCD auf Ihrem PWB anschließt? Es gibt Art vier von Verbindungsstücken für Ihre Wahl.

1. Metallstiftverbindungsstück. Es ist sehr allgemeine Verbindungsweise. Stifte sollten in PWB-Löcher einfügen und es löten. Es ist sehr stark und fest. Lcd-, LED-Hintergrundbeleuchtung oder PWB können als LCD-Modul zusammen angeschlossen werden.

2. Zebrastreifen. Wenn es Zebrastreifenverbindungsstück ist, dann sollte Zebrastreifen zwischen LCD sein und PCB.You sollte LCD und PWB gleichmäßig zusammenpressen, damit Zebrareise in Verbindung treten kann und Kipp-PWB mit LCD.

Für die Verbindung wenn Sie überprüfen müssen, ob LCD und PWB gut zusammengepreßt werden können, oder sonst LCD kann nicht angezeigt werden oder ein Fach gerade anzeigen.
Aber Zebrastreifen ist billig.

3. Heißsiegelpapier. Heißsiegelpapier ist anschließen Weise ein flexibles. Heißsiegelpapier kann erhitztes auf LCD und PWB direkt drücken sein. Aber gehen Sie Dichtung ist einfach, nach einigen Jahren oxidiert zu werden voran.

(Flexible gedruckte Schaltung) Verbindung 4.FPC. FPC-Verbindungsstück ist auch anschließen Weise ein flexibles. FPC-Qualität ist verglichen mit Heißsiegelpapier sehr gutes. Es ist eine gute Verbindungsweise, aber Preis- und Werkzeugausstattungsgebühr ist höher.



Prüfungsrichtlinie

Oberfläche

Inspektion



18

(Unterordnung)



Anforderung positive Lcd-Anzeige:

Punctiform defektes (Lcd mit schmutzigem

Stellen, Paster mit schmutzigen Stellen, Glas

Bergschaden, Polarisatorschaden

(nach dem Paster ist sichtlich)

Φ= (L +W)/2

L=Length

W=Width

Inspektion

Standard

≤10Form

Form 11~30

Form 31~80

>Form 80

φ≤0.1mm

Ignoriert

Ignoriert

Ignoriert

Ignoriert

0.1mm<>

3 3 2 2

0.2mm<>

1 1 0 0

0.25mm<>

0 0 0 0

0.3mm<>

0 0 0 0

0.10mm<>

3 3 2 2

Anmerkung:

1. 0.15mm5mm<>, der oben genannte Defektstatus können ignoriert werden, wenn er außerhalb V-/Abereichs ist.

Es gibt speziellen Status abhängig von Kundenantrag oder die unterzeichnete Probe

Anforderung negative Lcd-Anzeige:

Punctiform defektes (Lcd mit schmutzigem

Stellen, Paster mit schmutzigen Stellen, Glas

Bergschaden, Polarisatorschaden

(nach dem Paster ist sichtlich)

Φ= (L +W)/2

L=Length

W=Width



Inspektion

Standard

≤10Form Form 11~30 Form 31~80 >Form 80

φ≤0.1mm

6 5 4

3

0.1mm<>

3 3 2 1

0.2mm<>

0 0 0 0

0.25mm<>

0 0 0 0

0.10mm<>

6 5 4 3

Anmerkung:

1. 0.1mm5mm<>, der oben genannte Defektstatus können ignoriert werden, wenn er außerhalb V-/Abereichs ist.

2. Es gibt speziellen Status abhängig von Kundenantrag oder die unterzeichnete Probe
