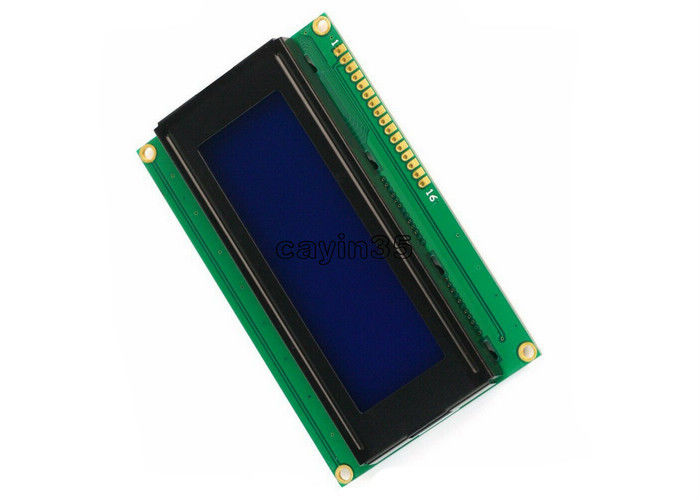

2004 204 20 x 4 Charakter-Punktematrix LCD-Anzeigen-Modul IC-Prüfer-Blau Blacklight
Produktdetails:
Herkunftsort: | DONGGUAN, CHINA |
Markenname: | Fangsheng |
Zertifizierung: | ISO9001:2015 |
Modellnummer: | 2004A COB |
Zahlung und Versand AGB:
Min Bestellmenge: | 500 |
---|---|
Preis: | Negotiation |
Verpackung Informationen: | Blasen-Tasche + Blase + Schaum-Kasten + Karton |
Lieferzeit: | 3 bis 5 Werktage |
Zahlungsbedingungen: | T/T, Western Union, paypal |
Versorgungsmaterial-Fähigkeit: | 200K Sätze/Monat |
Detailinformationen |
|||
Punktematrix: | 20 * 4 Punkte | Spannung: | 5,0 V |
---|---|---|---|
Lcd-Art: | STN lcd | Anzeigemodus: | transmissive |
Markieren: | Lcd-Punktematrix-Anzeige,Farbelcd-Anzeigenmodul |
Produkt-Beschreibung

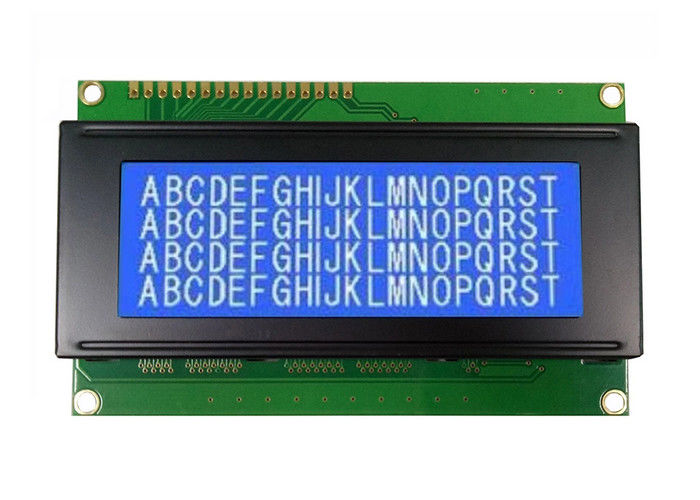

2004 204 20x4 Zeichen LCD Display Modul IC Controller Blau Schwarzlicht
A. Grundlegende Informationen:
2. Das Modul kann problemlos mit einer MCU verbunden werden.
3. Anzeigeformat: 20 Zeichen x 4 Zeilen.
4. Es ist fantastisch für Arduino-basierte Projekte.
5. Versorgungsspannung: 5V.
6. Vollständig zusammengebautes und getestetes serielles LCD 20x4-Modul.
7. Weißer Text, blaue Hintergrundbeleuchtung.
8. Analoge Schnittstelle.
9. Größe: 98 x 60 x 12 mm.
ARTIKEL | INHALT | BESCHREIBUNG |
1 | Gliederungsgröße anzeigen | 98 (H) * 55 (B) * 3,55 mm (T) |
2 | Anzeigegröße | 70,4 (H) · 20,8 (B) mm |
3 | Stromspannung | 3,3 V, 5,0 V |
4 | Betriebs-Temperatur | -20 ~ 70 ℃ |
5 | Antriebsparameter | Duty 1/16, Bias 1/5 |
6 | Hintergrundbeleuchtung | Weiße LED |
7 | Farbe | Blau oder Gelb - Grün |
8 | Antriebs-IC | ST7920 |
B. Anzeigespezifikation :
C. Strukturdiagramm :
PIN NO. | Symbol | Funktion | Anmerkung | |
1 | Vss | Netzteil | 0V | |
2 | Vdd | + 5V | ||
3 | Vo | Für LCD | Variable | |
4 | RS | Registerauswahl (H: Daten L: Anweisung | ||
5 | R / W | L: MPU zu LCM H: LCM zu MPU | ||
6 | E | Aktivieren | ||
7 | DB0 | Datenbit 0 | ||
8 | DB1 | Datenbit 1 | ||
9 | DB2 | Datenbit 2 | ||
10 | DB3 | Datenbit 3 | ||
11 | DB4 | Datenbit 4 | ||
12 | DB5 | Datenbit 5 | ||
13 | DB6 | Datenbit 6 | ||
14 | DB7 | Datenbit 7 | ||
fünfzehn | EIN | Anode der LED-Einheit | ||
16 | K | Kathode der LED-Einheit |
