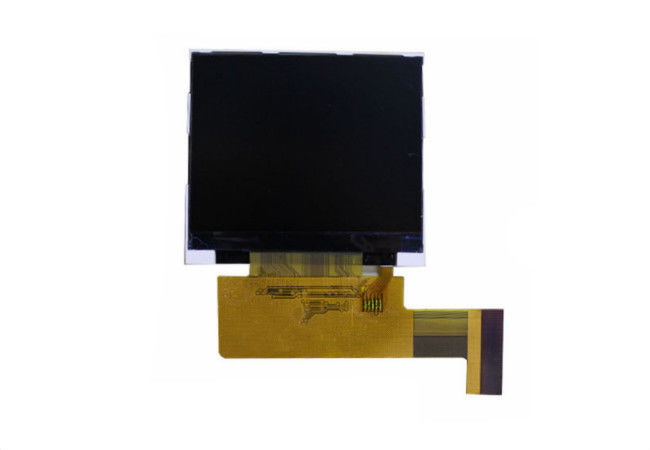

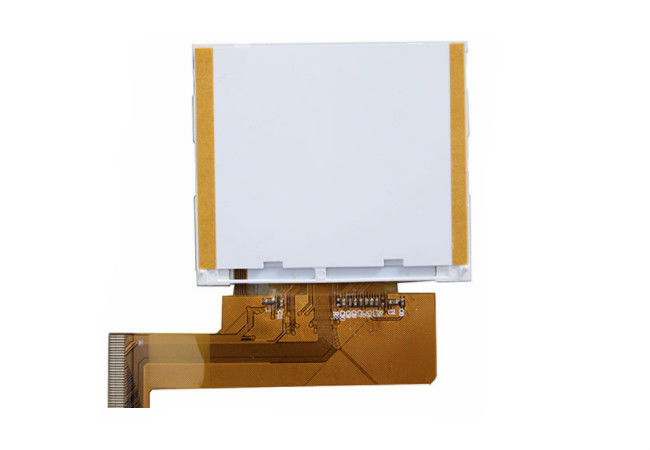

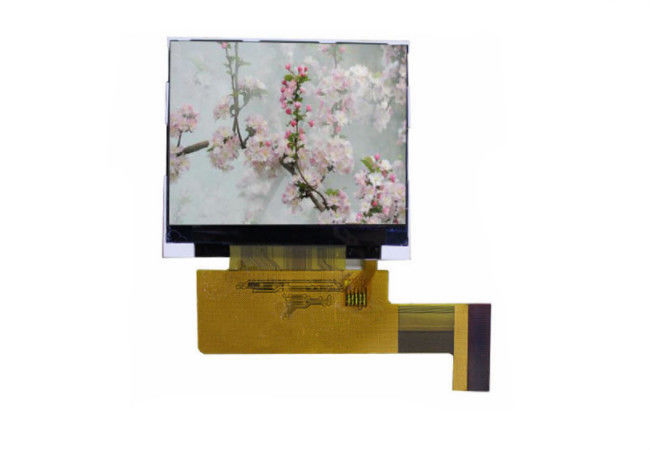

Volle Betrachtungs-Winkel LCD-Anzeigen im Freien, flexibles IPS-Quadrat LCD-Anzeigen-Modul
Produktdetails:
Herkunftsort: | DONGGUAN, CHINA |
Markenname: | Fangsheng |
Zertifizierung: | ISO9001:2015 |
Modellnummer: | FS013QQV01TL |
Zahlung und Versand AGB:
Min Bestellmenge: | 50 |
---|---|
Preis: | Negotiation |
Verpackung Informationen: | Blasen-Tasche + Blase + Schaum-Kasten + Karton |
Lieferzeit: | 3 bis 5 Werktage |
Zahlungsbedingungen: | T/T, Western Union, paypal |
Versorgungsmaterial-Fähigkeit: | 200K Sätze/Monat |
Detailinformationen |
|||
Entschließung: | 240 (RGB) * 240 | Größe: | 1,3 Zoll |
---|---|---|---|
Betrachtenrichtung: | 6 Uhr | TFT-Modus: | TFT, Transmissive |
Markieren: | tft Notenbildschirmanzeige,TFT LCD-Platte,Volle Betrachten-Winkel LCD-Anzeigen im Freien |
Produkt-Beschreibung
1,3 Zoll 240 * 240 Modul MCU-Schnittstellen-volles Betrachtungs-Winkel-flexibles Quadrat-IPS Tft Lcd
A. Specifications:
EINZELTEIL
|
INHALT
|
BESCHREIBUNG
|
1
|
Zeigen Sie Entwurf siz an
|
26 (W) × 29,22 (H) × 1,9 (T)
|
2
|
VA-Größe | 23,4 (W) × 23,4 (H) |
3
|
Entschließung
|
240RGB * 240
|
4
|
Betrachtenrichtung:
|
ALLE
|
5
|
Schnittstelle
|
3 Drähte SPI |
6
|
Technologie-Art
|
EinSi TFT
|
7
|
Farbe
|
262K |
8
|
Prüfer IC
|
ST7789V
|
Unser Vorteil:
1 . Direkter Preis der Fabrik.
2. gute Qualität.
3. schnelles Verschiffen innerhalb 5 Tage.
4. Für Aktien kein moq, O.K. 1pc. Willkommen des kleinen Auftrages.
5. Online-Zahlung.
6. Unterstützung 7 Tagesrückerstattung.
7. Kundendienste 24 Stunden/7 Tage
Unsere Zertifikate:
1. GB/T19001-2016 idt ISO9001: 2015
2. CER U. ROHS
3. SGS von LCD-Anzeige
FS013QQV01TL ist 240 * 240 quadratisches IPS-Betrachtungsrichtung TFT LCD-Anzeigefeld mit 3 Drähte SPI-Schnittstelle. Wir stützen die Kundenbezogenheit, die zu Ihren Einzelteilen accordding ist.
B. Product Details:
SCHNITTSTELLE PIN-VERBINDUNGEN
Pin.No | Symbol | Funktion |
1 | LEDK | Rücklichtstromversorgungsnegativ |
2 | LEDK | Rücklichtstromversorgungsnegativ |
3 | Boden | Boden |
4 | Boden | Boden |
5 | FMARK | Zerreißendes Effektsignal wird, MCU zu synchronisieren benutzt |
zu Gedächtnisschreiben gestalten | ||
6 | SDA | Seriendateneingabestift |
7 | WR | Zweiter Datenweg in der ial Schnittstelle des Wegs s mit 2 Daten |
8 | SCL | Serientakteingangstift |
9 | CS | Signalsteuerung eines Bausteins ignal Input |
10 | ZURÜCKSTELLEN | Ein zurückgestelltes p n |
11 | IOVCC18 | Stromversorgung (1.8/+2.8) |
12 | IOVCC18 | Versorgung des Kriegsgefangen r (1.8/+2.8) |
13 | VCC28 | Versorgung des Kriegsgefangen r (+2,8) |
14 | VCC28 | Stromversorgung (+2,8) |
15 | Boden | Boden |
16 | Boden | Boden |
17 | NC | Kein schließen Sie an |
18 | NC | Kein schließen Sie an |
19 | NC | Kein schließen Sie an |
20 | NC | Kein schließen Sie an |
21 | NC | Kein schließen Sie an |
22 | NC | Kein schließen Sie an |
23 | LEDA | Rücklichtstromversorgungspositiv |
24 | LEDA | Rücklichtstromversorgungspositiv |
FS130A2402TL ist ein Farbaktives Matrix LCD-Modul, das formloses Silikon TFT enthält (Dünnfilm-Transistor). Es iscomposed von einer Farbe-TFT LCD-Platte, vom Fahrer IC, von FPC und von einer Rücklichteinheit. Der ModulBildschirmbereich enthält Pixel 240x 240 und kann bis zu den Farben 262K anzeigen. Dieses Produkt stimmt mit RoHS-environmentalcriterion überein.
Inspektions-Zustände
Umweltbedingungen
Die Umweltbedingungen für Inspektion sind wie folgt
Raumtemperatur: 20±3°C
Feuchtigkeit: 65±20%RH
Die externe Sichtprüfung
Mit einer einzelnen 20-Watt-Leuchtstofflampe als dem hellen sou c, war das Prüfer-ction im Abstand von 30cm oder in mehr vom LCD zum Inspektor.
C. Structure Diagram:
